Epoksi Zemin Ölçümü: Yalıtkan ve Antistatik Zeminler

Epoksi zeminin görevi her yerde aynı değildir: pano önünde yalıtması, elektronik üretim alanında ise statik yükü toprağa akıtması beklenir. İki zemin türünü de kendi yöntemi ve sınırıyla ölçüyoruz; her değer sınırıyla birlikte tabloya işlenir ve raporlanır.

Neden önemli

Kaplama yalıtkandır, zemin her yerde öyle olmayabilir

Epoksi zemin; üretim alanlarında, gıda ve ilaç tesislerinde, depolarda ve elektrik odalarında yaygın olarak kullanılır. Malzemenin kendisi iyi bir yalıtkandır. Ancak uygulama kalınlığı her yerde aynı değildir; zamanla oluşan çatlaklar, tamir edilen bölgeler, nem ve zemine gömülü metal parçalar yalıtımı yer yer düşürür.

Bu farkı gözle görmek mümkün değildir. Parlak ve sağlam görünen bir zeminin bir köşesi, kaçak akımı toprağa ileten bir yol olabilir. Zeminin yalıtımına güvenilen yerlerde, örneğin pano önlerinde ve test alanlarında, bunun bilinmesinin tek yolu ölçümdür.

TS HD 60364-6
TS EN IEC 61340-4-1
500 V / 1000 V test
Kalibrasyonlu cihaz

Kabul sınırı

Raporlarımızda zeminin her ölçüm noktasında en az 500 kΩ yalıtım direnci aranır. Bu değer, TS HD 60364-4-41'de yalıtkan zemin için verilen asgari değerlerden (50 kΩ / 100 kΩ) daha sıkı bir sınırdır. Ölçüm yöntemi TS HD 60364-6'da tarif edilir.

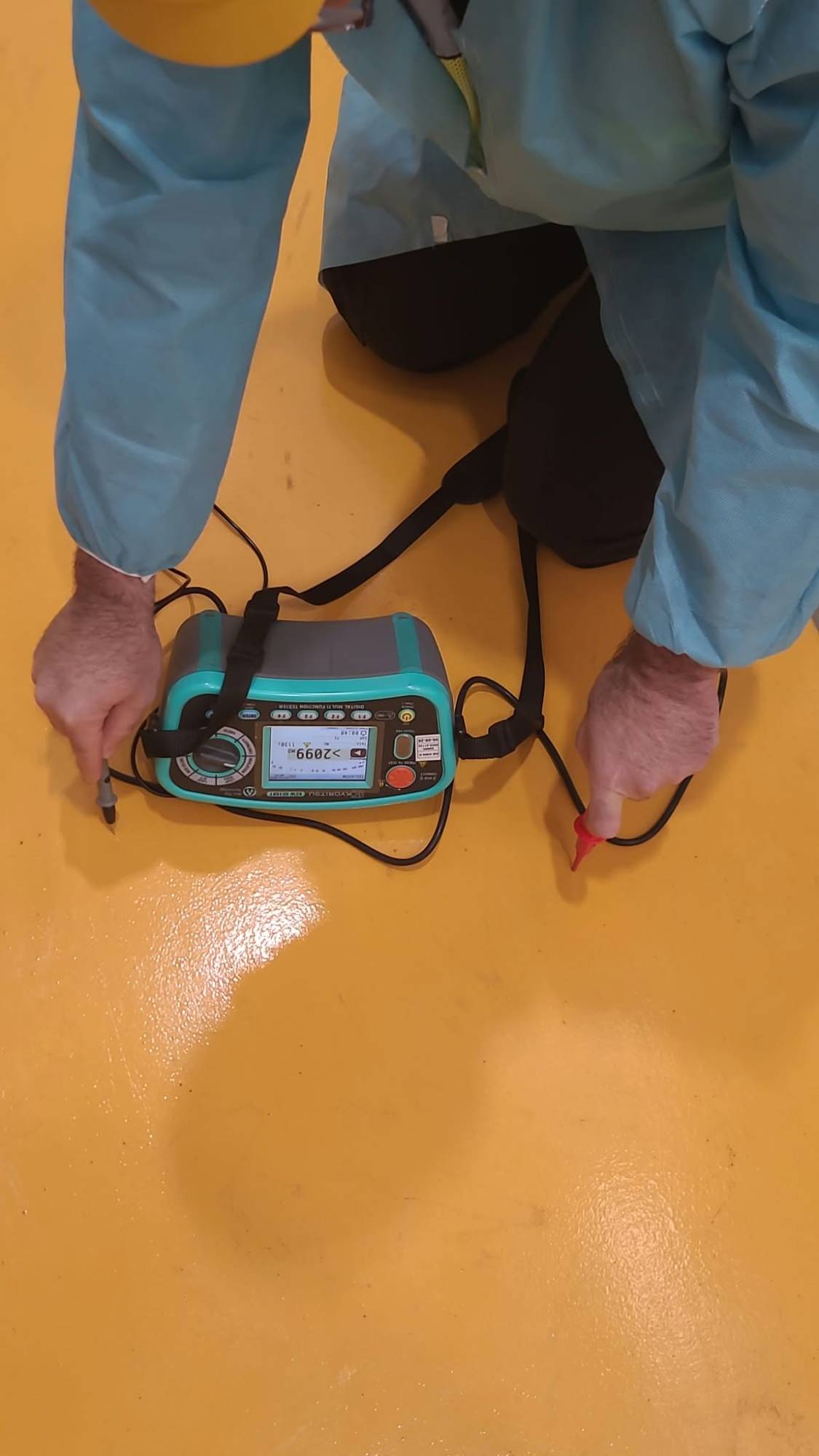

Sarı epoksi zemin üzerinde yalıtım test cihazı; iki ölçüm ucu zeminin iki ayrı noktasına bastırılmış.

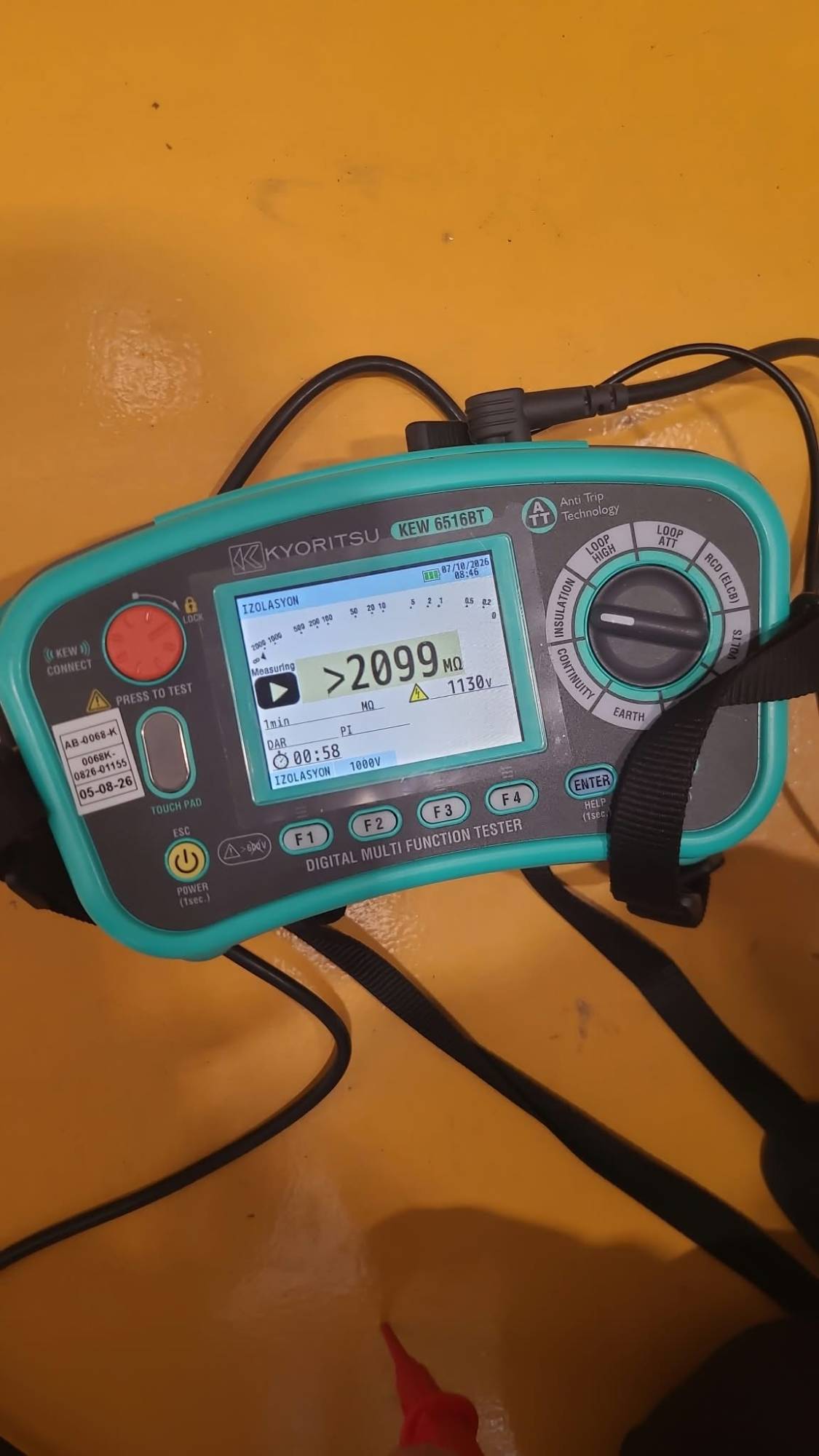

Kyoritsu KEW 6516BT yalıtım test cihazının ekranı: 1000 V test geriliminde 2099 megaohmun üzerinde sonuç.

Sahadan: epoksi zeminde 1000 V yalıtım ölçümü. Sonuç, cihazın gösterebildiği üst sınır olan 2099 MΩ'un da üzerinde; kabul sınırının çok üstünde.

Yapılan ölçümler

Yalıtkan zeminde: farklı noktalarda yalıtım direnci
Antistatik zeminde: nokta–toprak ve nokta–nokta direnci
Pano önleri ve çalışma alanlarında yoğunlaştırılmış ölçüm
Tamir edilmiş ve çatlak bölgelerde ayrı ölçüm
Ölçüm anındaki sıcaklık ve nem kaydı
Ölçüm noktalarının yerleşim krokisine işlenmesi

Sık karşılaşılan bulgular

Çatlak veya aşınmış bölgelerde düşen yalıtım
Sonradan yapılan tamirlerde farklı malzeme ve kalınlık
Kaplamanın içinden geçen, toprakla bağlantılı metal parçalar
Nemli ya da yeni yıkanmış zeminde yanıltıcı sonuç

İki zemin, iki ölçüm

Yalıtkan epoksi ve antistatik epoksi nasıl ölçülür

Görünüşleri aynı olabilir ama beklenen sonuç tam tersidir. Yalıtkan zeminde direncin yüksek, antistatik zeminde ise belirli bir sınırın altında olması gerekir.

1. Yalıtkan epoksi

Beklenen: yüksek direnç, her noktada en az 500 kΩ.

Pano önleri, test alanları ve yalıtımına güvenilen tüm bölgeler.

2. Antistatik (ESD) epoksi

Beklenen: statik yükü akıtacak kadar düşük direnç; zeminin toprağa direnci 1×10⁹ Ω’un altında (TS EN IEC 61340-5-1).

Ölçüm TS EN IEC 61340-4-1’e göre 100 V ile yapılır. Elektronik üretim, EPA ve hassas montaj alanları.

Çalışma biçimi

Nasıl ilerliyoruz

Ölçüm noktalarının belirlenmesi

Alan yerleşim planı üzerinden ölçüm noktaları seçilir. Pano önleri, çalışma alanları, tamir görmüş ve çatlak bölgeler mutlaka listeye alınır.

Ölçüm

Zemin kuru ve temiz haldeyken, tesisin gerilim seviyesine uygun test gerilimiyle ölçüm yapılır. Her nokta ölçüm süresi boyunca sabit tutulur.

Değerlendirme ve rapor

Her değer sınırıyla birlikte tabloya işlenir, noktalar krokide gösterilir. Sınırın altında kalan bölgeler için yapılması gerekenler raporda ayrıca yazılır.

Sık sorulan sorular

Epoksi zemin ölçümü hakkında

Epoksi zemin zaten yalıtkan değil mi, neden ölçülüyor?

Malzeme yalıtkandır ama zeminin tamamı öyle kalmayabilir. Çatlaklar, tamir edilmiş bölgeler, ince uygulanmış kısımlar, nem ve zemine gömülü metal parçalar yalıtımı yer yer düşürür. Bunu gözle ayırt etmek mümkün değildir; ancak ölçerek bilinir.

Ölçüm üretimi durdurur mu?

Hayır. Ölçüm zemin üzerinde yapılır, elektrik tesisatının enerjisini kesmeyi gerektirmez. Ölçülecek bölgenin kısa süre boş ve kuru olması yeterlidir; çalışma alan alan ilerler.

Antistatik (ESD) epoksi de aynı şekilde mi ölçülür?

Hayır. Antistatik zeminde amaç yalıtmak değil, statik yükü kontrollü şekilde toprağa akıtmaktır; bu yüzden hem ölçüm yöntemi hem de kabul sınırı farklıdır. Ölçüm TS EN IEC 61340-4-1’e göre 100 V test gerilimiyle, nokta–toprak ve nokta–nokta olarak yapılır; zeminin toprağa direnci 1×10⁹ Ω’un altında olmalıdır. Bu ölçümü de yapıyoruz. Alanın tamamı için bkz. ESD danışmanlığı.
