Termal Kamera ile Elektrik Panosu Muayenesi
İzmir merkezli, Türkiye genelinde termal kamera ile pano taraması yapıyoruz. Elektrik kaynaklı yangınların büyük bölümü gevşemiş bir klemenste veya aşırı yüklenmiş bir bağlantı noktasında başlar; termal kamera bu noktaları arıza oluşmadan, tesis çalışırken görünür kılar.
Isınma, arızadan önce gelen tek uyarıdır
Gevşemiş bir bağlantının direnci artar, artan direnç akım altında ısı üretir. Bu ısı aylarca sessizce büyür: önce klemens rengi değişir, sonra yalıtım kavrulur, en sonunda ark oluşur. Süreç yavaş ilerlediği için pano kapağı kapalıyken hiçbir belirti vermez.
Termal kamera bu süreci en başında yakalar. Panonun içindeki her bağlantı noktasının sıcaklığını, tesise dokunmadan ve kesinti yapmadan görüntüler. Aynı barada yan yana duran üç fazdan birinin diğerlerinden belirgin sıcak olması, tek başına yeterli bir bulgudur.
- Kesintisiz ölçüm
- Sigorta şirketi talebine uygun
- Termogram raporu
İncelenen noktalar
- Ana ve tali dağıtım panoları, bara sistemleri
- Şalter, kontaktör ve klemens bağlantıları
- Kompanzasyon kondansatör grupları
- Motor besleme ve sürücü panoları
- Faz yük dengesi ve nötr akımı ölçümü
- Kablo başlıkları ve ek noktaları
- Pano etiketleme, kilitleme ve IP koruma sınıfı
Her bulgu bir görüntü ve bir sayıyla gelir
Termal muayenenin değeri raporundadır. "Şurası sıcaktı" demek yetmez; ne kadar sıcak olduğu, neye göre sıcak olduğu ve ne kadar acil olduğu yazılmalıdır.

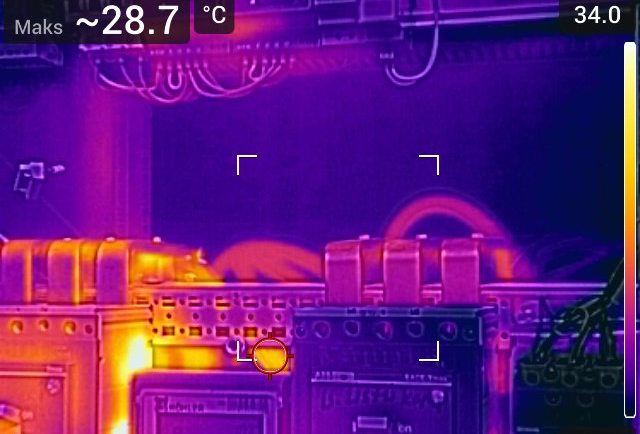

Termal görüntü
Her sıcak nokta için termogram ve aynı açıdan çekilmiş normal fotoğraf yan yana konur; bakım ekibi noktayı tereddütsüz bulur.
Sıcaklık farkı
Mutlak sıcaklık tek başına anlam taşımaz. Ölçülen nokta ile referans arasındaki fark, yük oranıyla birlikte raporlanır.
Aciliyet sınıfı
Bulgular, sıcaklık farkına göre sınıflandırılır: planlı bakımda giderilecekler ile ilk fırsatta müdahale gerektirenler ayrılır.
Termal muayene hakkında
Termal ölçüm için elektrik kesilecek mi?
Hayır, tam tersi: ölçümün anlamlı olması için tesisin çalışıyor olması gerekir. Isınma ancak akım geçerken oluşur. Bu yüzden termal muayene, kesinti yapılamayan tesislerde bile uygulanabilen bir yöntemdir. Panoların kapaklarının açılabilmesi yeterlidir.
Ölçüm hangi yük altında yapılmalı?
Mümkün olan en yüksek yükte. Düşük yükte yapılan tarama, gerçekte sorunlu olan bir bağlantıyı normal gösterebilir; ısınma akımın karesiyle artar. Bu yüzden ziyaret saatini üretimin yoğun olduğu vardiyaya göre planlıyor, ölçüm anındaki yük oranını rapora yazıyoruz.
Sigorta şirketleri bu raporu istiyor mu?
Birçok sigorta şirketi, yangın teminatı kapsamındaki işletmelerden düzenli termal muayene raporu talep ediyor; bazıları prim indirimi de uyguluyor. Raporlarımız her sıcak nokta için termal görüntü, referans sıcaklık farkı ve aciliyet sınıfı içerdiğinden bu taleplere uygun hazırlanır.
Sıcak nokta bulunursa hemen müdahale gerekir mi?
Her sıcak nokta acil değildir. Bulguları, ölçülen nokta ile referans arasındaki sıcaklık farkına göre sınıflandırıyoruz: küçük farklar planlı bakımda giderilebilirken, yüksek farklar ilk fırsatta müdahale gerektirir. Raporda hangi noktanın hangi sınıfa girdiği ve önerilen müdahale süresi açıkça yazar.
Termal muayene için teklif alın
Pano sayınızı ve tesisin çalışma vardiyasını iletin, aynı gün içinde fiyat teklifinizi gönderelim.
